스위치를 이용한 3 Color LED 제어 > 스마트기기시스템

• 라즈베리파이에 GPIO 이벤트 방식에 대해 이해한다.
• 라즈베리파이에 복합적인 액츄레이터 모듈 구현에 대해 이해한다.

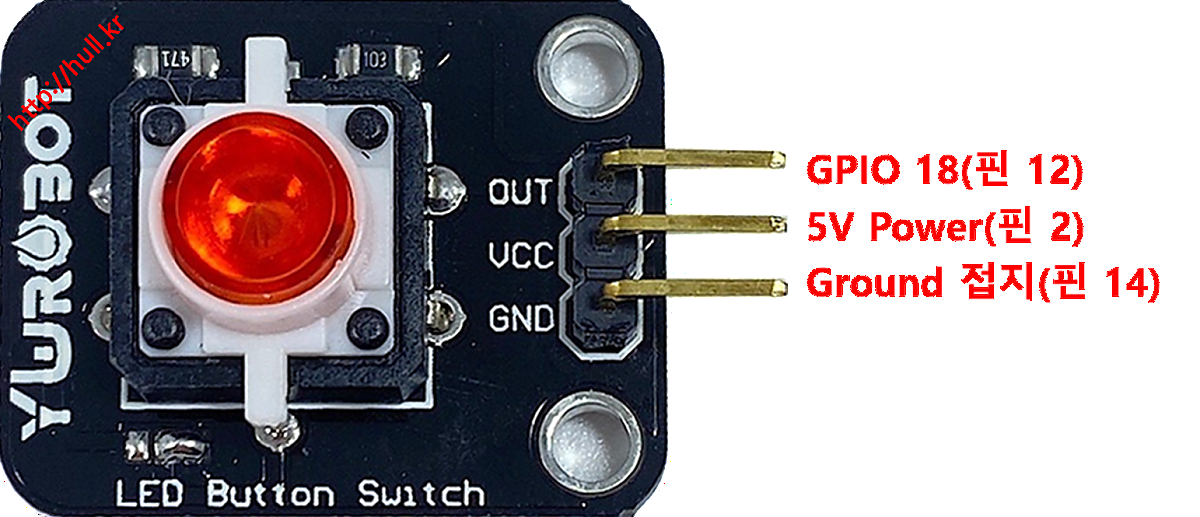

• YwRobot LED 버튼 모듈
  • 내장된 LED를 가진 푸시버튼 스위치로 버튼을 누르면 LED가 켜지거나 꺼진다.
  • 학습, 실험, 프로토타이핑에 주로 사용되며, 마이크로컨트롤러 보드에 쉽게 연결할 수 있다.
  • 전원(VCC), 접지(GND), 신호(OUT) 등의 핀을 포함하며, 디지털 입력으로 버튼 상태를 마이크로컨트롤러가 읽는다.
  • 다양한 전자 프로젝트에 사용자 인터페이스 요소로 활용된다.

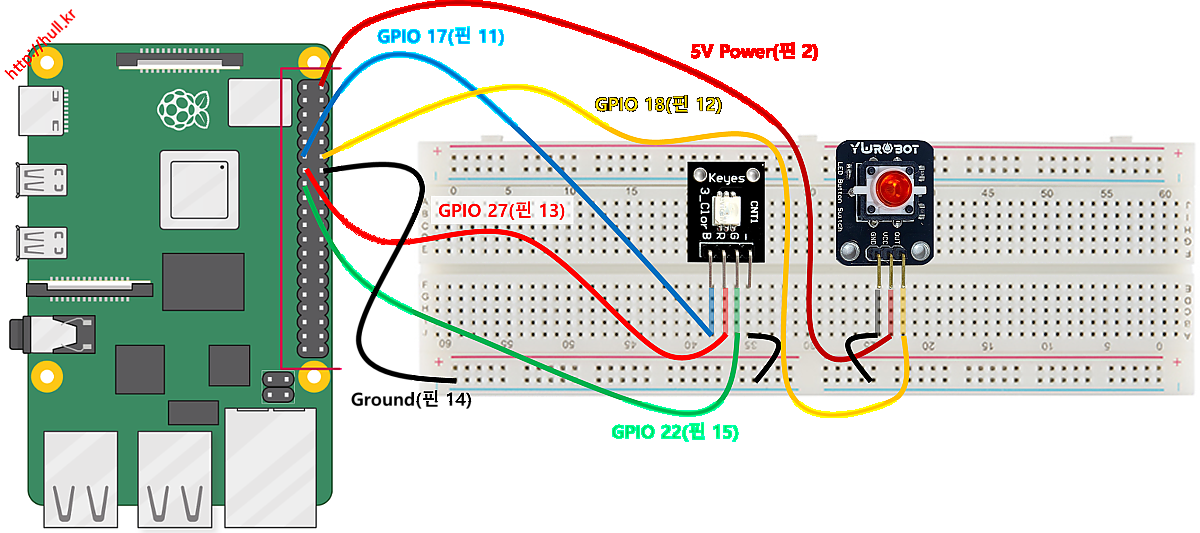

  • GPIO 연결
    • GND  : Ground 접지(핀 14)
    • VCC : 5V Power(핀 2) -> 수정 3.3V Power
    • OUT : GPIO 18(핀 12)

• 라즈베리파이 가상환경에서 파이썬 코딩

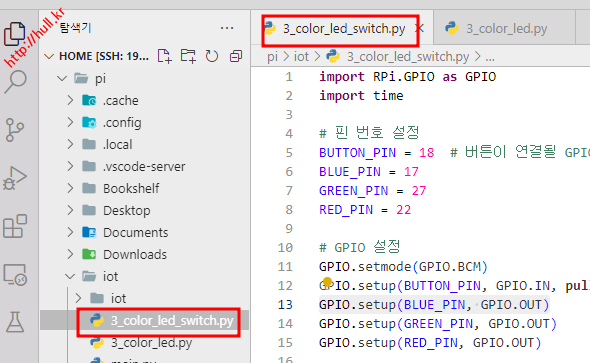

  • VSCode에서 3_color_led_switch.py 파일 생성
  • GPIO 17, 27, 22 핀을 출력 모드로 설정, GPIO 18 핀을 입력 모드로 설정
  • GPIO 18 핀의 이벤트에 따라 LED 색상 변경

import RPi.GPIO as GPIO
import time
# 핀 번호 설정
BUTTON_PIN = 18
BLUE_PIN = 17
GREEN_PIN = 22
RED_PIN = 27
# 글로벌 변수
led_state = 0
# GPIO 설정 함수
def setup_gpio():
    GPIO.setwarnings(False)
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(BUTTON_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
    GPIO.setup(BLUE_PIN, GPIO.OUT)
    GPIO.setup(GREEN_PIN, GPIO.OUT)
    GPIO.setup(RED_PIN, GPIO.OUT)
# 모든 LED 끄는 함수
def turn_off_leds():
    global led_state
    led_state = 0
    GPIO.output(BLUE_PIN, GPIO.LOW)
    GPIO.output(GREEN_PIN, GPIO.LOW)
    GPIO.output(RED_PIN, GPIO.LOW)
# LED 상태 변경 함수
def change_led_state():
    global led_state
    led_state += 1
    if led_state > 3:
        led_state = 1
    if led_state == 1:
        GPIO.output(BLUE_PIN, GPIO.HIGH)
        GPIO.output(GREEN_PIN, GPIO.LOW)
        GPIO.output(RED_PIN, GPIO.LOW)
    elif led_state == 2:
        GPIO.output(BLUE_PIN, GPIO.LOW)
        GPIO.output(GREEN_PIN, GPIO.HIGH)
        GPIO.output(RED_PIN, GPIO.LOW)
    elif led_state == 3:
        GPIO.output(BLUE_PIN, GPIO.LOW)
        GPIO.output(GREEN_PIN, GPIO.LOW)
        GPIO.output(RED_PIN, GPIO.HIGH)
# 버튼 처리 함수 (기존 callback 그대로 유지)
def button_callback(channel):
    start_time = time.time()
    # 버튼 눌린 상태 유지 확인
    while GPIO.input(channel) == GPIO.LOW:
        time.sleep(0.01)
    button_press_duration = time.time() - start_time
    if button_press_duration >= 1:
        turn_off_leds()
    else:
        change_led_state()
# GPIO 종료 함수
def cleanup_gpio():
    GPIO.cleanup()
# 메인 함수 (polling 적용)
def main():
    setup_gpio()
    turn_off_leds()
    prev_state = GPIO.input(BUTTON_PIN)
    try:
        while True:
            current_state = GPIO.input(BUTTON_PIN)
            # 버튼 눌림 감지 (HIGH → LOW)
            if prev_state == GPIO.HIGH and current_state == GPIO.LOW:
                button_callback(BUTTON_PIN)
            prev_state = current_state
            time.sleep(0.01)  # debounce + CPU 보호
    except KeyboardInterrupt:
        pass
    finally:
        cleanup_gpio()
# 실행
if __name__ == "__main__":
    main()

• GPIO.add_event_detect()
  • GPIO 핀에 이벤트 감지(callback) 기능을 추가하는 데 사용된다.
  • 특정 핀의 상태 변경(예: 라이징 엣지, 폴링 엣지)을 비동기적으로 감지한다.
  • 변경이 감지될 때마다 지정된 콜백 함수를 자동으로 호출할 수 있다.

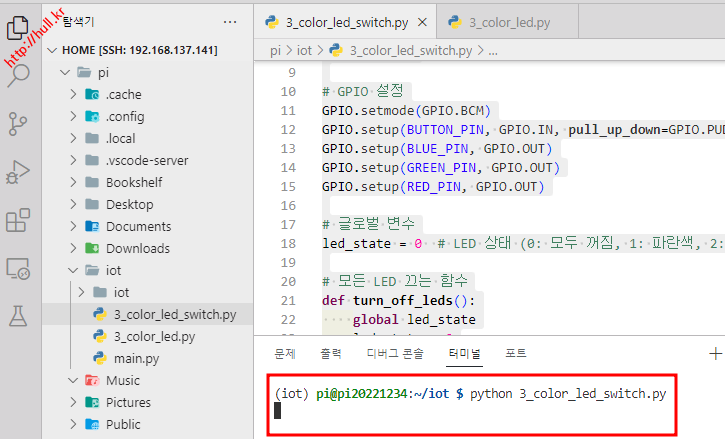

• 3_color_led_switch.py 실행
  • VSCode > 하단 터미널 > python 3_color_led_switch.py 실행

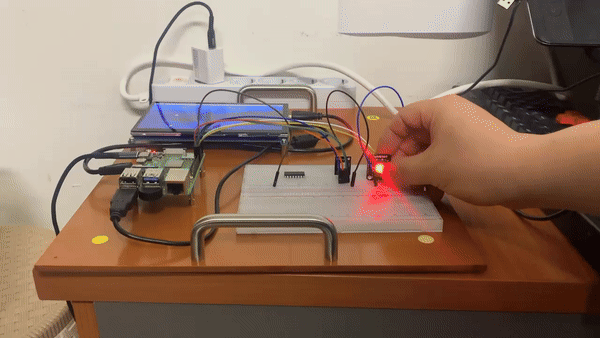

• 하나의 공통형 RGB LED를 사용하여, 버튼을 누를 때마다 LED 색상이 아래 순서대로 변경되도록 하시오.
  • 3_color_led_switch_ranibow.py 파일 생성
  • 버튼 누를 때마다 색상 변경 순서
    • 1. 빨강
    • 2. 초록
    • 3. 파랑
    • 4. 노랑
    • 5. 하늘
    • 6. 보라
    • 7. 흰색
    • 8. OFF

import RPi.GPIO as GPIO
import time
# 핀 설정
BUTTON_PIN = 18
RED_PIN = 27
GREEN_PIN = 22
BLUE_PIN = 17

# 상태 변수
led_state = 0  # 0: OFF, 1~7: 색 조합
# GPIO 설정
def setup_gpio():
    GPIO.setmode(GPIO.BCM)
    GPIO.setup(BUTTON_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
    GPIO.setup(RED_PIN, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(GREEN_PIN, GPIO.OUT, initial=GPIO.LOW)
    GPIO.setup(BLUE_PIN, GPIO.OUT, initial=GPIO.LOW)
# LED 색상 설정
def set_color(state):
    colors = (
        (0, 0, 0),  # off
        (1, 0, 0),  # 빨강
        (0, 1, 0),  # 초록
        (0, 0, 1),  # 파랑
        (1, 1, 0),  # 노랑
        (0, 1, 1),  # 하늘
        (1, 0, 1),  # 보라
        (1, 1, 1),  # 흰색
    )
    r, g, b = colors[state]
    #GPIO.output(RED_PIN, GPIO.HIGH if r else GPIO.LOW) # r == 1 ? GPIO.HIGH : GPIO.LOW
    #GPIO.output(GREEN_PIN, GPIO.HIGH if g else GPIO.LOW)
    #GPIO.output(BLUE_PIN, GPIO.HIGH if b else GPIO.LOW)
    #GPIO.output(RED_PIN, r) # r == 1 ? GPIO.HIGH : GPIO.LOW
    #GPIO.output(GREEN_PIN, g)
    #GPIO.output(BLUE_PIN, b)
    GPIO.output([RED_PIN, GREEN_PIN, BLUE_PIN], [r,g,b])

# 버튼 콜백
def button_callback(channel):
    global led_state
    start = time.time()
    while GPIO.input(BUTTON_PIN) == GPIO.LOW:
        time.sleep(0.01)
    duration = time.time() - start
    if duration < 1:
        led_state += 1
        if led_state > 7:
            led_state = 0
        set_color(led_state)
# 메인
def main():
    setup_gpio()
    GPIO.add_event_detect(BUTTON_PIN, GPIO.FALLING, callback=button_callback, bouncetime=300)
    try:
        while True:
            time.sleep(0.1)
    except KeyboardInterrupt:
        pass
    finally:
        GPIO.cleanup()
if __name__ == "__main__":
    main()
